SEALCON S7.749.043.00S
Por favor, inicia sesión para ver los precios.

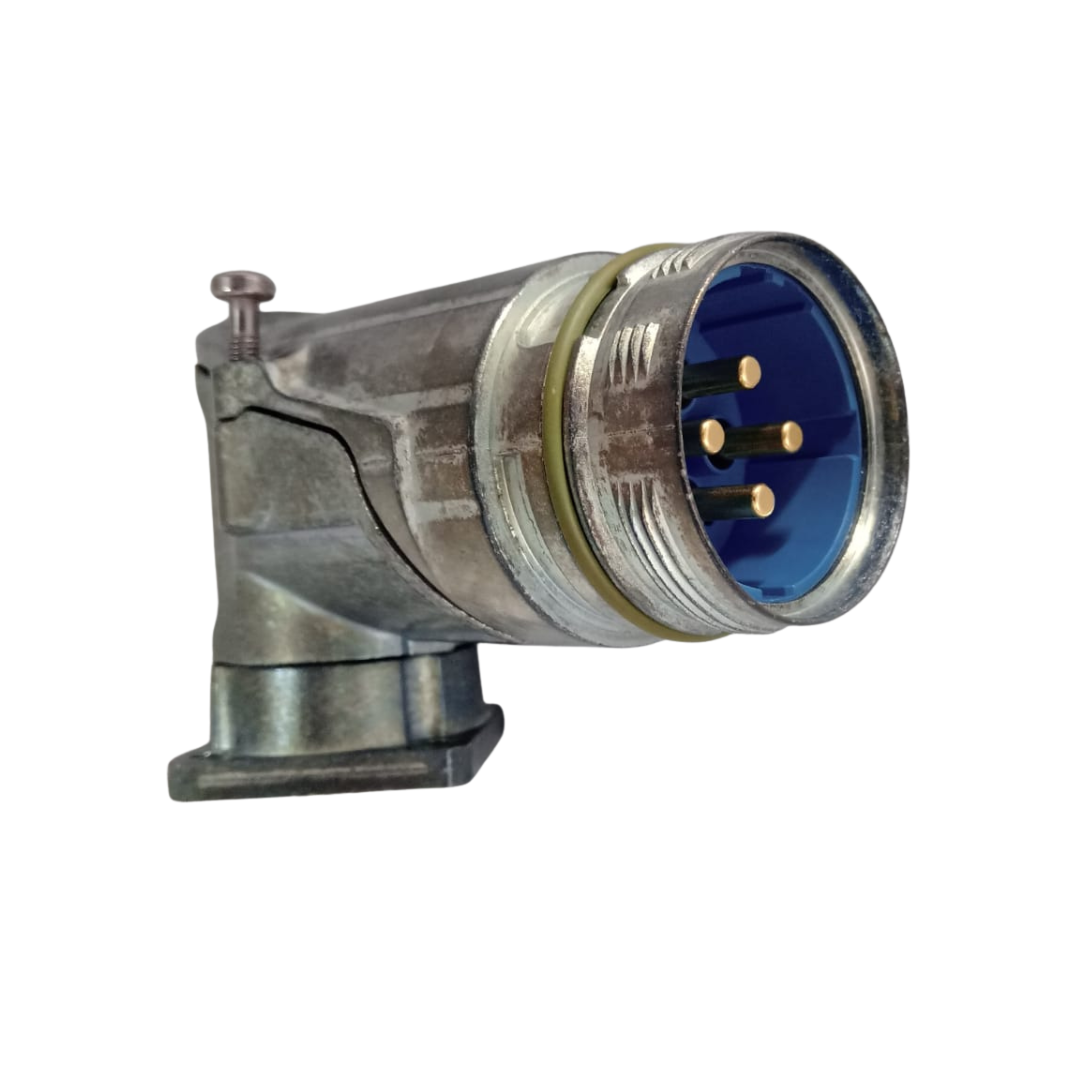

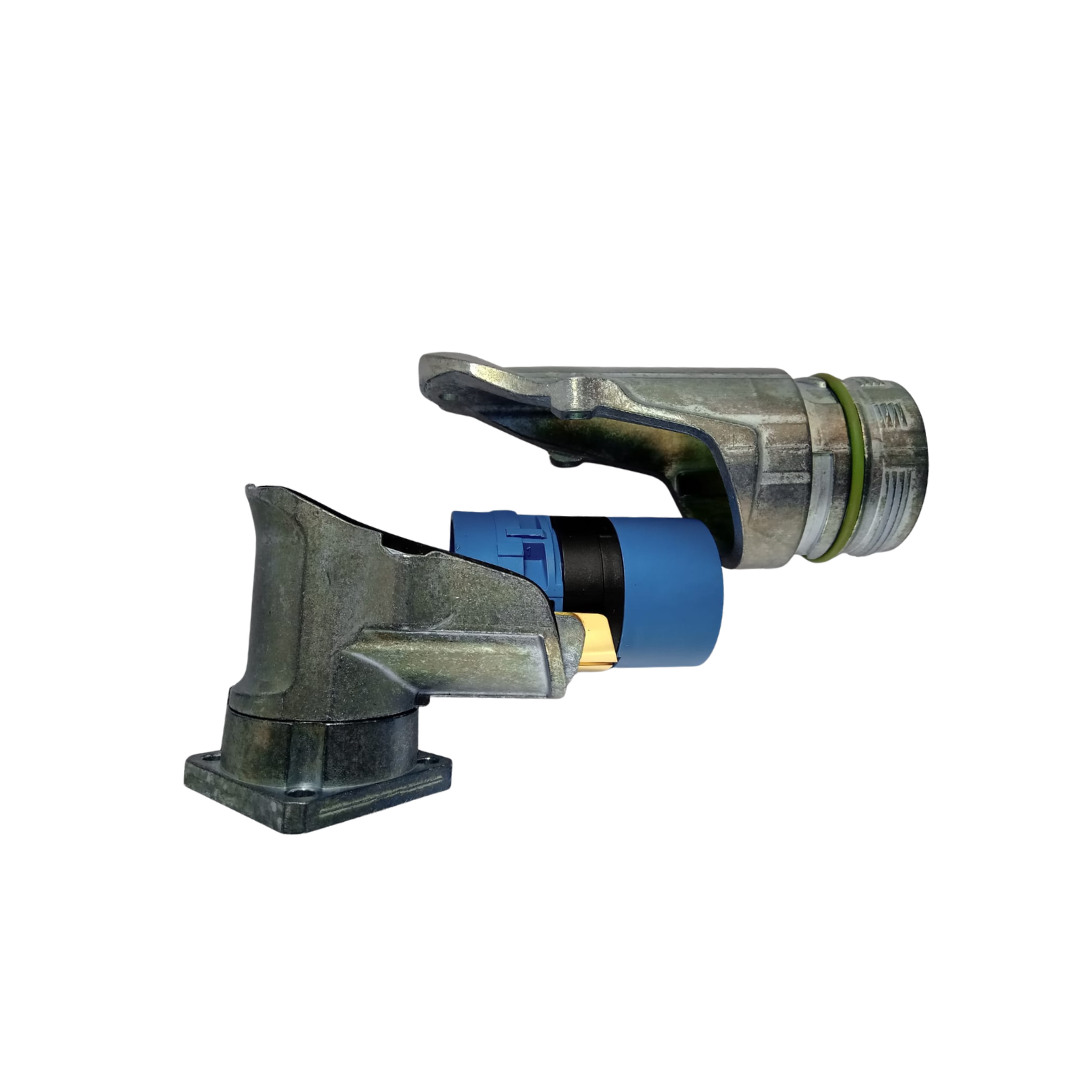

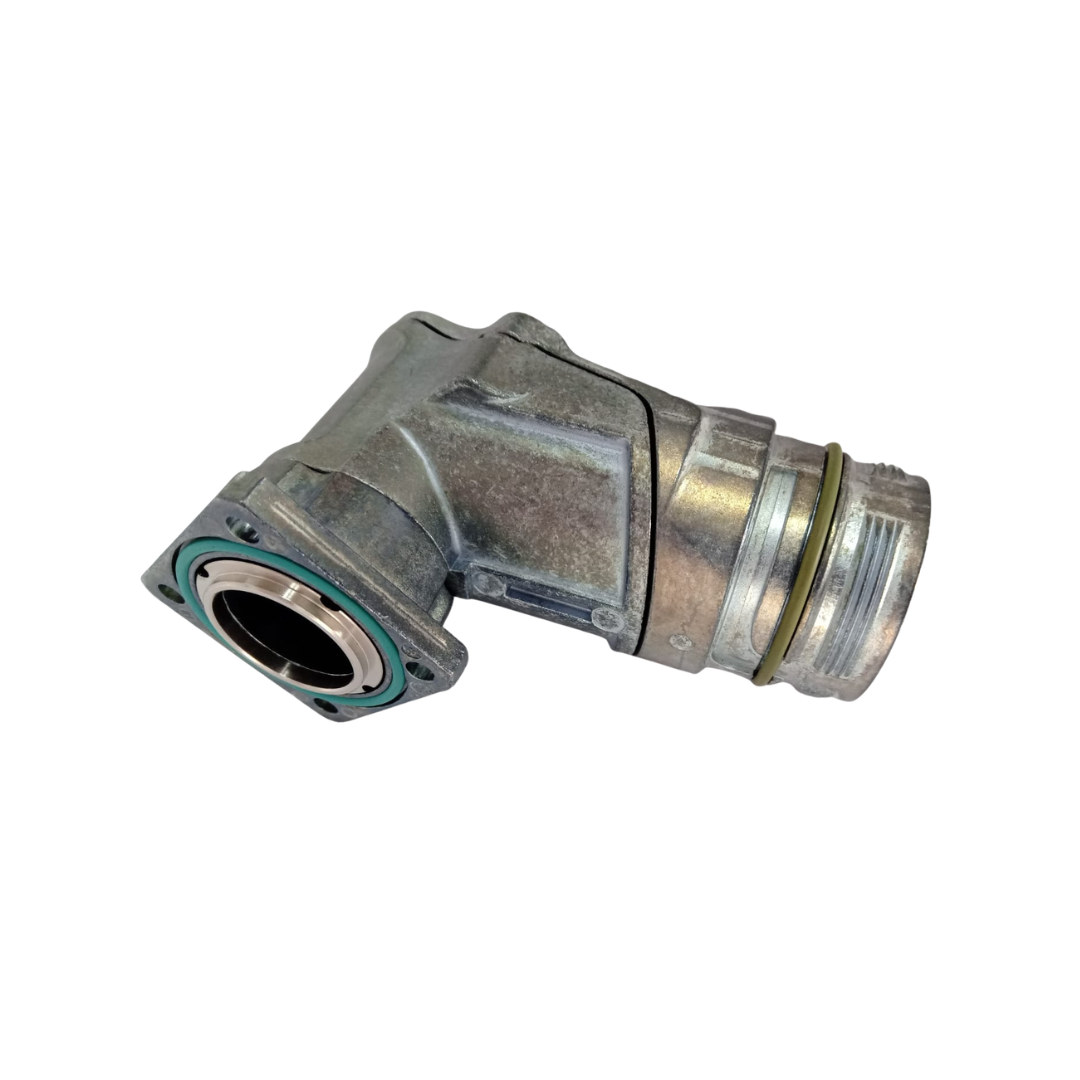

Conector Angular de Potencia
| Materiales | Carcasa: Zinc fundido a presión / Cuerpo aislante: PBT (Azul) |
| Acabado de superficie | Pasivado azul |
| Estilo de carcasa | En ángulo para montaje en panel, versión giratoria a 330° |
| Tipo de acoplamiento / Versión | Atornillable, TWILOCK-S, Ángulo recto |
| Insertos (para contactos) | Poliamida termoplástica PA 6 (Nylon 6/6), PBT (Clase de protección contra fuego V-0) |
| Material de los contactos | Aleación de latón |
| Superficie de contacto | Chapado en níquel y oro (0.25 μm Au) en el punto de contacto |
| Ciclos mínimos de acoplamiento | > 500 ciclos |
| Sellos / O-Rings | Buna-N estándar / Viton® opcional |
| Temperatura de operación | -40 °C a +125 °C (-40 °F a +257 °F) |
| Tipo de contactos | Crimpado |
| Grado de protección | IP67 / IP69K según EN 60529 (conectado), NEMA 4x |
| Rango de diámetro de cable | 13 a 28 mm (0.51” a 1.10”) |
| Número de polos / Configuración | 8 polos (4 + 3 + PE / Tierra de protección) |
| Tipo de inserto | Macho (Pines) |
| Rosca externa / Rosca TWILOCK-S | M40 x 1.5 |
| Diámetro de contactos | 2 mm y 3.6 mm |
| Corriente nominal | 28 A (para contactos de 2 mm) / 55 A (para contactos de 3.6 mm) |
| Tensión nominal (Grado de protección 3) | 300 V~ (para contactos de 2 mm) / 600 V~ (para contactos de 3.6 mm) |
| Tensión de prueba | 2500 V~ / 4000 V~ |
| Resistencia de aislamiento | > 10¹³ mΩ |
| Resistencia máxima de contacto | 3 mΩ / 1 mΩ |
| Blindaje | Sin blindaje |
| Dimensiones de brida | 40 x 40 mm |
| Distancia / Diámetro de orificios | Distancia: 30 mm / 4 x Ø 4.5 mm |
| Orificio de montaje / Longitud | Ø 32 + 0.1 mm / Longitud total (L): 103 mm |

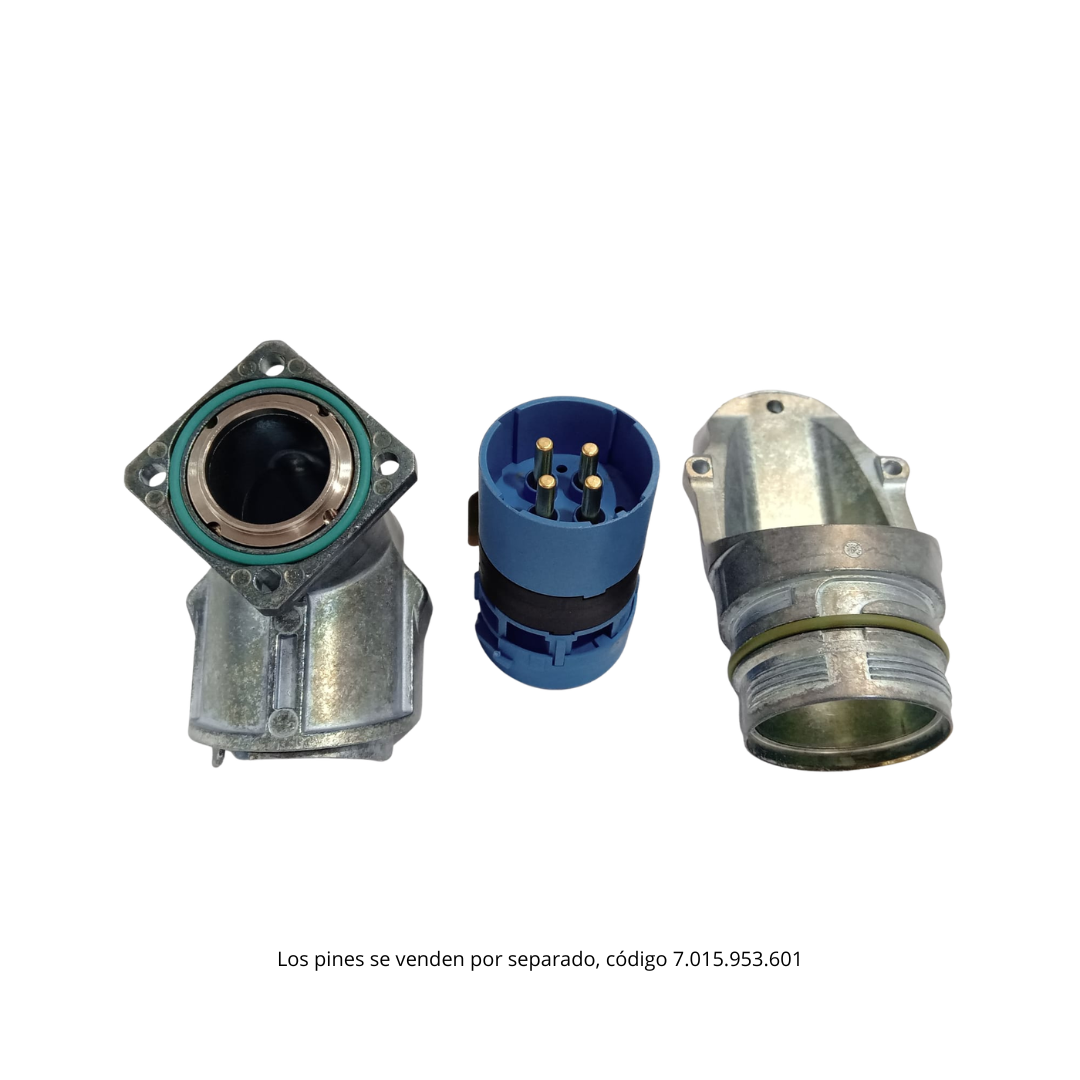

| Pin compatible | 7.015.953.601 |
Solo quedan 1 disponibles
